木門需要操心的事情真不少，不好好保養(yǎng)木門，說不準(zhǔn)它會變形，尤其是在冬季過后，木門很容易會形成“鍋底彎”，甚至還會發(fā)生開裂，那么木門為什么會變形？

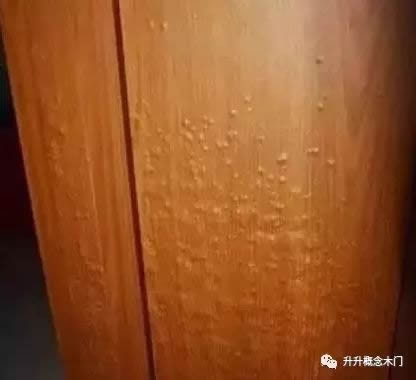

木門為什么會變形？

1、產(chǎn)品結(jié)構(gòu)不對稱造成變形

木門的結(jié)構(gòu)一般包括實木芯板、平衡層和烤漆表面涂層，而產(chǎn)品結(jié)構(gòu)不對稱即門扇兩面的材料特性應(yīng)該不一致。由于飾面材料的厚度不同，門扇兩面的膠層與門扇中心線的距離不一致，雖然膠粘劑在固化過程中產(chǎn)生的應(yīng)力大小相同但是由于力臂的不同，使得門扇產(chǎn)生彎曲變形的情況。

2、材料選用不當(dāng)造成變形

木材本身就是一種干縮濕脹的材料。在一定的含水率范圍內(nèi)，隨著木材本身含水率的變化，而帶來的木材本身尺寸、形狀的變化，這種現(xiàn)象稱為木材的干縮濕脹，而木門也沿襲了木材這一特性。

想要木門能做到“南防潮、北防裂”，選對木材很關(guān)鍵。與門扇變形密切相關(guān)的就是木材的干縮系數(shù)，木材的不同方向，干縮系數(shù)相差比較大。木材的干縮系數(shù)弦向最大、其次是徑向，最小的是縱向。一般情況下，弦向是徑向的1.5倍，弦向和徑向是縱向的幾十到上百倍。木材的干縮濕脹隨著樹種、密度等的不同而不同。針葉材的干縮比闊葉材要小；軟闊葉材比硬闊葉材要小；密度越大，干縮越大。

3、工藝技術(shù)不合理造成變形

門扇在覆貼完飾面材料后不能立即進入下一道工序進行加工，一方面是因為膠粘劑沒有固化完全，另一方面是因為膠粘劑中含有大量的水分，這些水分沒有在被膠合材料中擴散均勻。對于采用熱壓方式加工的產(chǎn)品，其溫度比環(huán)境溫度高很多，需要在產(chǎn)品溫度與環(huán)境溫度平衡后再進行后續(xù)的加工。這個平衡過程專業(yè)上叫“陳化”。

4、安裝不當(dāng)造成變形

木門在安裝時，必須保證門框和門扇的垂直度，使門扇的重心在門扇的厚度方向的中線上，并保證開啟靈活。

5、使用不當(dāng)造成變形

木門的變形與其所處的環(huán)境有著密切的關(guān)系，在扣除木門自身的因素外，導(dǎo)致木門變形的原因在于環(huán)境的因素。由于木材本身就很容易受到周圍環(huán)境的影響，使用木質(zhì)材料加工制作的木門在環(huán)境條件（主要是溫度、濕度）變化較大時，也很容易產(chǎn)生變形。
