聚氨酯PU漆是木用涂料中使用最廣泛的一個品種，因其配方可變性強、性能卓越，表面裝飾性好等優點備受家具企業青睞。

擁有高端涂料產品，如同手握“利器”。但有的涂裝師傅總是覺得即使是“利器”還是需要經過自己的一番調教。例如小徒弟就喜歡在夏天少加固化劑，冬天多加固化劑。

那么自行調整雙組份PU漆中固化劑的添加量，究竟會發生什么？

PU漆配比不當易造成涂裝弊病

由于聚氨酯涂料的干膜質量受施工環境和施工條件影響非常大，主要表現在：主劑和固化劑之間配比有嚴格要求，如果配比不當則會影響最終漆膜性能，出現如下漆膜弊?。?/p>

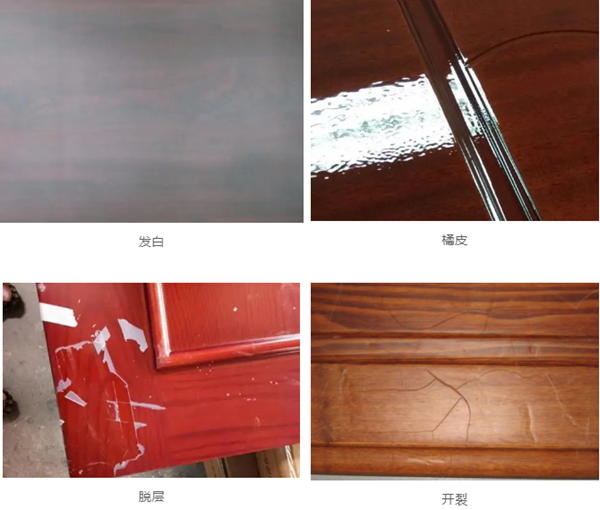

添加過量固化劑

表干過快、膠化時間縮短、發白、橘皮、開裂、脫層

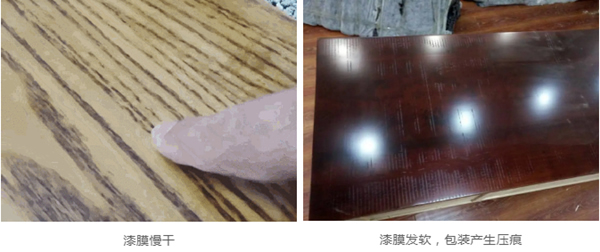

固化劑添加不足

慢干、漆膜發軟、容易產生壓痕、光澤變化、下陷、表面抗性差

本想事半功倍，反倒弄巧成拙，為什么固化劑添加量輕微的變化會產生如此多的影響呢？這就要從PU漆的結構與分類說起。

什么是聚氨酯漆

聚氨酯漆即聚氨基甲酸酯漆，是指在其漆膜中含有相當數量的氨酯鍵的涂料。

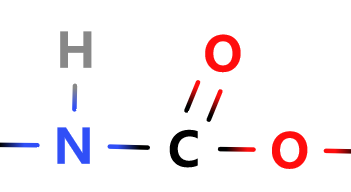

氨酯鍵化學結構式

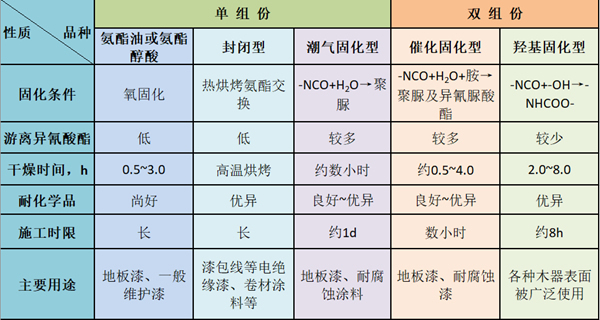

聚氨酯漆的分類

按照組份可分為單組份聚氨酯漆、雙組份聚氨酯漆。單組份聚氨酯漆包括氨酯油或氨酯醇酸、封閉型、潮氣固化型，雙組份聚氨酯漆包括催化固化型和羥基固化型；而羥基固化型就是我們在家具上廣泛使用的雙組份PU漆了。

雙組份PU漆主要是通過異氰酸酯與羥基發生化學交聯反應成膜。

市面上供應的雙組份PU漆一般分為主劑、固化劑及稀釋劑，主劑含有羥基樹脂，固化劑是含有異氰酸酯基團的樹脂，主劑和固化劑按一定的配比混合，再加入適量的稀釋劑調整施工粘度，即可進行施工。

固化劑添加比例切勿自行調整

雙組份PU漆的固化劑添加量不當會對漆膜的性能產生嚴重的影響，類似小徒弟這種習慣性在夏天少加固化劑，冬天多加固化劑的做法風險極大，主要原因如下：

不同的PU漆產品在配方設計之初會與客戶生產現場的實際需求相匹配，篩選不同種類樹脂和固化劑，并經過多種方案比較，最終選擇其中一個最優方案由工廠制備成漆后交給客戶使用。

配方工程師在解決客戶關注的性能同時，還要使得漆膜的其它各項性能保持很好的平衡，否則會顧此失彼、得不償失！

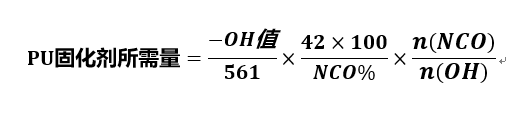

通常配方工程師會根據如下公式計算出所需固化劑的添加量，并在試驗中不斷驗證漆膜各項性能是否符合配方設計要求。

式中：

-OH值——PU含羥基樹脂的羥值（mgKOH/g）；

561——常數；

42——NCO當量；

100——PU含羥基樹脂設定的固含量；

NCO%——固化劑的NCO含量；

n(NCO)/n(OH)——異氰酸基與羥基的摩爾比值；

因此，雙組份PU漆中固化劑的添加量看似一個簡單的問題，實際上卻隱含了更深層次的學問，在實際使用中不能隨意更改！

如在家具涂裝過程中，確實需要調整雙組份PU漆某些方面的性能，需要與專業技術人員進行充分溝通，根據實際情況對配方進行優化完善！

專業的事情，請放心交給專業的團隊，讓涂裝施工事半功倍。

圖文來源：華潤家具漆公眾號，侵刪
