目前，家具涂裝中使用廣泛的兩種UV漆分為：「溶劑型」UV漆，以及「無溶劑型」UV漆。

上期，我們詳細解讀了令家具廠頭痛的無溶劑UV漆「附著力」問題。本期，我們再通過對比，詳細為您剖析「溶劑型」UV漆4種常見漆病及「實色脫層」問題。

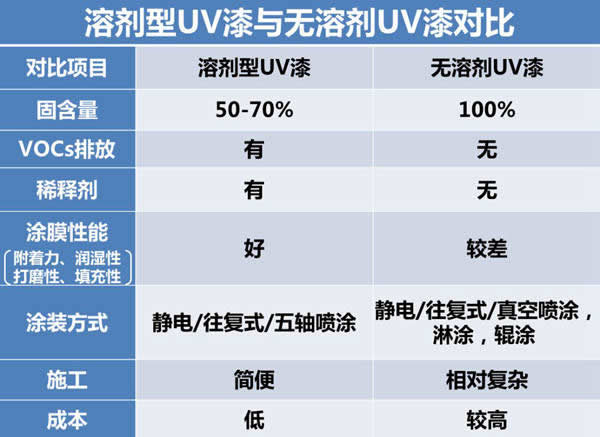

溶劑型UV漆優缺點

1.它的優點

?與無溶劑UV漆相比，溶劑型UV漆在附著力、潤濕性、打磨性、填充性等性能也有更好的表現，粘度更容易控制（通過添加稀釋劑調控），且涂料使用前無需加熱，施工簡便，涂料成本也更低。

這些優點令它的固含量只有50-70%，就算環保性較差的溶劑型UV漆也被較多使用。

2.常見的4種弊病

雖然溶劑型UV漆優點多，但「溶劑」的存在，讓溶劑型UV漆涂裝中經常出現多種弊病。

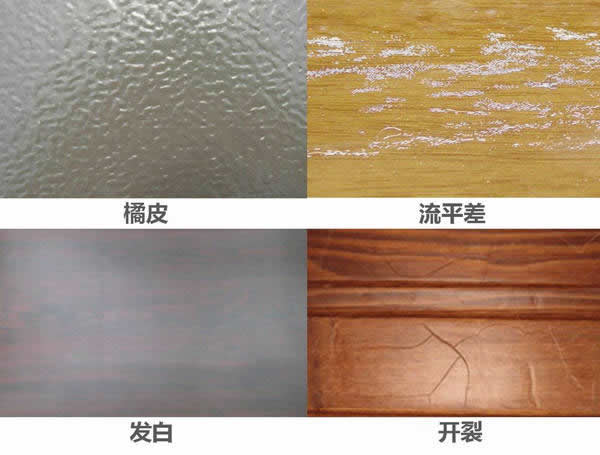

?最常見有4種：發白、開裂、橘皮和流平差。

這些問題都是「溶劑揮發不良」造成的（即揮發速率不合適，或揮發不完全）。

◆◆◆◆◆

解決溶劑的揮發問題

需要注意以下3方面

1.產品需配套使用

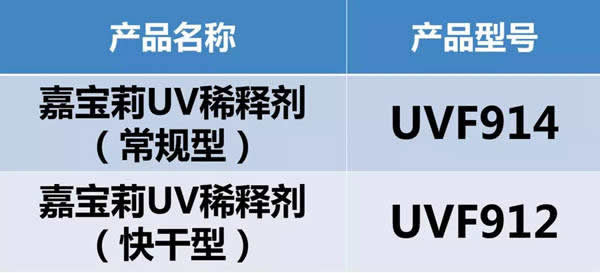

?根據干速需求，可搭配相關UV稀釋劑。

干速太快，易造成橘皮、流平差；而干速太慢，容易造成發白，開裂。為此，請根據實際操作情況和干速需求，搭配使用相關UV稀釋劑。

2.產品的配比準確

?調配時，需按照「產品推薦配比」執行。

添加稀釋劑高于配比：會出現橘皮、流平差；

添加稀釋劑高于配比：容易揮發不完全，導致溶劑殘留，引起發白、開裂。

3.溶劑揮發完全再過UV燈

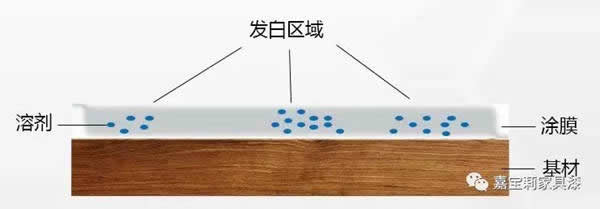

?若溶劑在「未完全揮發」的階段過UV燈，容易引起漆膜發白。

當涂膜中的溶劑殘留較多：此時過UV燈，固化后會立即發白；

當涂膜中的溶劑大部分揮發完，殘留較少：此時過UV燈，會引起后期干膜發白。

注：后期干膜發白是緩慢發生的，一般在涂裝結束后2-3個月后出現。此時的發白往往不僅是涂裝弊病，還升級為涂裝事故了！因為此時的家具，一般已經賣給消費者，所以后期發白，很容易演變成家具質量事件。

◆◆◆◆◆

如何讓溶劑在過UV燈前完全揮發

請嚴格做好以下2方面

1.設備選擇

?使用溶劑型UV漆，要選IR（紅外）流平線大于12米的設備，讓溶劑有充分的揮發時間。

2.溫度及循環風控制區間

?IR流平線溫度控制在35℃~50℃之間。

選用快干稀釋劑時：溶劑充分揮發時間為3-5分鐘；

選用慢干稀釋劑時：溶劑充分揮發時間為8-10分鐘。

?IR流平線里必須要有緩慢的循環風，更有利于稀釋劑的揮發。

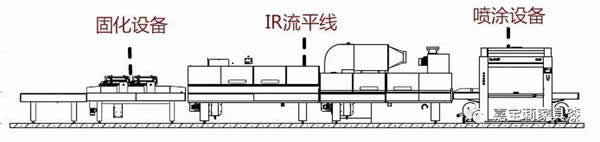

往復式噴涂的IR流平線

實色涂膜是脫層高發區

實色涂膜的涂裝要求更高

?除了以上的常見4種弊病，溶劑型UV漆的實色涂膜更容易出現脫層問題。在操作上，它比透明涂膜的「涂膜厚度」和「固化能量」要求更高。

若涂膜厚度和固化能量中的任何一個沒達到要求，出現脫層的概率就很高。

針對涂膜厚度

?實色涂膜要按照推薦的涂布量「調配粘度」與「調節設備參數」。

合適的施工粘度為：11s±1s；

合理的涂布量范圍為：第1道涂膜80-100g/㎡，第2道及之后的涂膜100-120g/㎡。

若超過以上推薦范圍，實色涂膜會因為太厚，導致紫外光難以完全穿透，造成表干里不干，最后產生脫層問題。

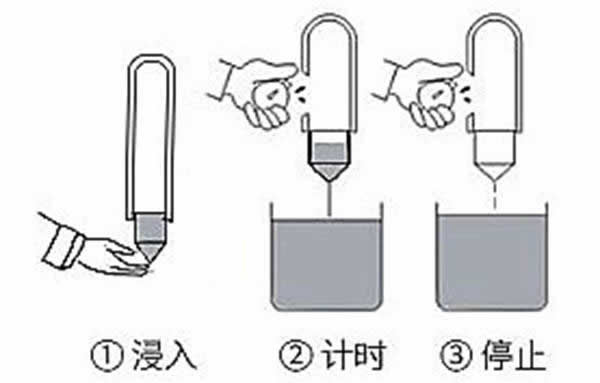

粘度測試（巖田2號杯）

針對固化能量

?實色涂膜固化必須選用鎵燈。

紫外光能量：在固化過程中，紫外光的能量需大于300mJ/㎡。

定期更換：根據紫外燈的使用壽命（800-1000小時），定期更換紫外燈。

若紫外燈老化，能量就會衰竭，達不到固化的要求，實色涂膜容易因固化不充分而導致脫層。

產品選擇

嘉寶莉UV噴涂白底漆UVS401

這是一款在涂布量和固化能量上都有很好寬容性的底漆，目前已在數百個家具廠被大規模使用，并獲得大量認可。

固含量只有50-70%，如何達到環保要求？

?若要使用固含只有50-70%的溶劑型UV漆，它的環保性是家具廠主要關注的焦點。而讓溶劑型UV漆達到當前的環保要求，需要做好2點：

①提高涂料利用率，做好涂料回收；

②對VOCs進行回收凈化處理。

?如往復式噴涂不僅要有相應的涂料回收裝置，還要在噴涂設備上和IR流平線上加裝尾氣回收裝置；而靜電噴涂則要在噴房加裝VOCs回收凈化處理設備。

其實，無論是溶劑型UV漆，還是無溶劑UV漆，都已憑借它們的高效性與環保性，成為了家具涂裝的實力派，并被廣泛運用在套房家具、櫥柜、木門、衛浴、裝飾板等細分領域。

作為大熱的新型涂料，還要兼顧與設備的契合，UV漆的涂裝問題也正在不斷變化中......

您是否還有關于UV漆的發展與使用難題？歡迎在文后留言，讓我們一起探討，一起進步吧！

圖文來源：嘉寶莉家具漆公眾號，侵刪
