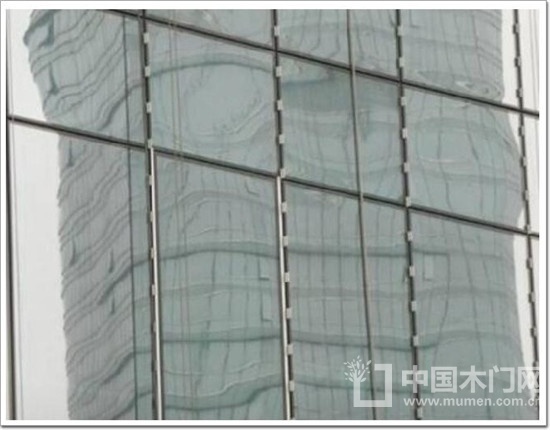

幕墻門窗工程項(xiàng)目減少，資金短缺已成為新常態(tài)。當(dāng)開發(fā)速度放緩，進(jìn)度款緊張的時(shí)候，總有些開發(fā)單位和施工方喜歡在材料質(zhì)量上找點(diǎn)茬。玻璃安裝后的成像變形問題就成了最好扯的對(duì)象。

然而引起玻璃成像失真的原因很多，各種因素對(duì)失真的影響也不同。一般很難分清楚玻璃成像失真的具體原因，所以很多時(shí)候都?xì)w結(jié)于“鋼化變形”。

今天，我們就來聊聊哪些因素會(huì)引起所謂的鋼化變形。

1.玻璃原片與加工因素

原片 我們通?？吹降牟ＡС上穸际枪鈱W(xué)穿過玻璃被反射回來的影像。衡量原片光學(xué)變形的是斑馬角，我國(guó)的浮法玻璃標(biāo)準(zhǔn)要求建筑級(jí)玻璃斑馬角達(dá)到50度，汽車級(jí)和制鏡級(jí)的玻璃要求60度以上。而國(guó)外高檔浮法玻璃的斑馬角可以達(dá)到70度以上，由于我國(guó)的浮法玻璃技術(shù)和質(zhì)量意識(shí)的問題，這項(xiàng)指標(biāo)一般在45~65度之間，質(zhì)量差的甚至低于40度。

原片的斑馬角對(duì)成像變形的影響是基礎(chǔ)性的，脫離原片斑馬角只講鋼化變形是耍流氓。

鋼化 鋼化是對(duì)原片進(jìn)行二次熱處理的過程。鋼化過程中的畸變確實(shí)對(duì)成像影響較大。一般鋼化玻璃中部如果出現(xiàn)畸變可以認(rèn)為是工藝控制出現(xiàn)嚴(yán)重問題。平行于玻璃鋼化硅棍方向波形變形一般都可以控制在國(guó)標(biāo)2‰的三分之一以下，即6?鋼化玻璃0.2?，比較好的鋼化爐可以控制在0.15?。

實(shí)際上如果鋼化弓形度控制1‰，波形度控制在0.15mm，再采用寬邊進(jìn)爐措施的話，成品的最終變形與鋼化生產(chǎn)的關(guān)系并沒我們想象的那么大。

中空 中空玻璃合片后的凸起或凹陷對(duì)玻璃成像變形影響很大。一般情況下空氣中含有1-4%的水蒸氣，濕度越大水蒸氣含量越多。中空玻璃生產(chǎn)完成后，分子篩吸收掉大部分密封到中空內(nèi)的水蒸氣后，中空玻璃常呈現(xiàn)凹陷狀。當(dāng)然水平打膠壓凹應(yīng)該是加工質(zhì)量控制問題。

中空玻璃生產(chǎn)線合片房的目的就是控制合片時(shí)的濕度和溫度，很可惜絕大部分企業(yè)的中空合片房都是流于形式。

2.設(shè)計(jì)選型因素

玻璃厚度 目前國(guó)內(nèi)在設(shè)計(jì)玻璃進(jìn)行擾度計(jì)算時(shí)，一般按最大風(fēng)壓負(fù)荷的1/60控制。實(shí)際國(guó)際上一般是按1/90~1/120來進(jìn)行核算。這種算法導(dǎo)致我們國(guó)內(nèi)選用玻璃都比較薄。而玻璃越厚剛性越好，相同情況下成像變形越小。這也是為什么國(guó)外包括香港，幕墻玻璃看起來平整度比較好的原因，一般他們的幕墻玻璃都是10 ?的居多。

反射率 反射率越高的玻璃成像越清晰，事實(shí)上從觀察上也更容易看到玻璃的變形。

長(zhǎng)寬比 玻璃長(zhǎng)寬比太大容易產(chǎn)生扭曲變形，長(zhǎng)寬比太接近1:1則容易出現(xiàn)鍋底形。最佳的長(zhǎng)寬比一般認(rèn)為是2:1.

3.環(huán)境因素

對(duì)于中空玻璃來說，腔體內(nèi)空氣受到溫度、壓力等變化的影響膨脹或收縮，對(duì)中空玻璃成像的影響也是很大。

氣溫 中空內(nèi)空氣溫度升高或降低15度，密封在中空玻璃內(nèi)部空氣體積將膨脹或收縮5%。

氣壓、海拔高度 大氣壓力隨著高度而變化;高度每增加610m，大氣壓力就降低1Psi(6900N/?);從另外角度講，高度每增加610米，對(duì)610*1220mm的中空玻璃來說，則相當(dāng)于從玻璃的內(nèi)部給每片玻璃上施加了約520kg的壓力。

為了避免氣壓變化導(dǎo)致的中空玻璃變形，一般建議制造地點(diǎn)與使用地點(diǎn)之間海拔高度差超過610m時(shí)，需要在中空玻璃上加毛細(xì)管。

4.安裝因素

安裝受力 玻璃安裝過程中如果有力作用在玻璃上，玻璃版面會(huì)發(fā)生變形從而影響成像。

安裝平整度 玻璃安裝時(shí)的水平度和垂直度影響單片玻璃的成像效果;幕墻隔片玻璃的平整度和一致性影響幕墻整體的成像效果。

成像環(huán)境 規(guī)則的幾何圖形在玻璃上的成像看出的變形最為明顯;輪廓線不明顯的圖像成像變形不明顯;沒有背景圖案就看不出玻璃成像變形。
